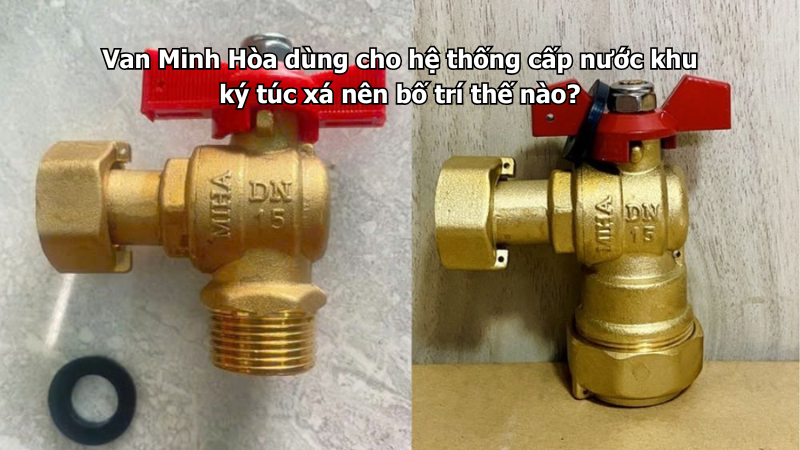

Van Minh Hòa dùng cho hệ thống cấp nước khu ký túc xá nên bố trí thế nào?

Van Minh Hòa dùng cho hệ thống cấp nước khu ký túc xá cần được bố trí theo từng cấp quản lý: van tổng, van từng tầng, van từng dãy phòng, van từng phòng và van tại các khu dùng nước chung. Ký túc xá thường có nhiều người sử dụng nước cùng lúc, nhiều phòng ở, nhiều khu vệ sinh, khu giặt và bồn nước, nên nếu chỉ có một van khóa tổng thì việc sửa chữa sẽ rất bất tiện.

Theo catalogue Minh Hòa, nhiều dòng van đồng của hãng được thiết kế cho nước sạch, nối ren, dùng trong các hệ thống cấp nước dân dụng và công trình; vì vậy khi chọn van cho ký túc xá cần bám vào đúng môi trường nước sạch, kích cỡ đường ống và áp lực làm việc thực tế.

Đặc điểm hệ thống nước khu ký túc xá

Ký túc xá khác nhà ở gia đình ở chỗ số lượng người dùng lớn và thời điểm sử dụng nước thường tập trung. Buổi sáng, buổi tối, giờ giặt đồ hoặc giờ sinh hoạt chung là lúc nhiều vòi nước có thể mở cùng lúc.

Một số đặc điểm thường gặp:

• Có nhiều tầng hoặc nhiều dãy phòng.
• Có khu vệ sinh chung hoặc vệ sinh theo từng phòng.
• Có khu giặt, khu rửa tay, khu lấy nước phụ.
• Có bồn nước mái, bể ngầm hoặc máy bơm tăng áp.
• Có thể có đồng hồ nước riêng theo tầng, dãy hoặc phòng.
• Khi xảy ra rò rỉ cần khóa nhanh đúng khu vực.

Vì vậy, van Minh Hòa trong ký túc xá không nên bố trí rời rạc. Cần chia theo sơ đồ rõ ràng để dễ vận hành và bảo trì.

Nên bố trí van theo mấy cấp?

Với hệ thống cấp nước ký túc xá, nên bố trí van theo nhiều cấp. Càng nhiều khu sử dụng nước, việc chia van càng quan trọng.

Cách bố trí này giúp khi một phòng hoặc một tầng gặp sự cố, người quản lý không phải khóa nước toàn bộ ký túc xá.

Van tổng nên đặt ở đâu?

Van tổng nên đặt tại vị trí dễ tiếp cận như sau đồng hồ nước tổng, sau cụm bơm cấp nước hoặc tại đầu tuyến cấp nước vào ký túc xá. Đây là van dùng khi cần sửa chữa lớn, thay đường ống chính hoặc xử lý sự cố toàn hệ thống.

Van tổng cần:

• Dễ tìm.
• Dễ thao tác.
• Có nhãn rõ ràng.
• Không bị che khuất.
• Không đặt ở nơi ngập nước.
• Có đủ khoảng trống để đóng mở.

Với đường ống tổng kích cỡ lớn, có thể dùng van cửa hoặc van bi tùy thiết kế. Nếu cần đóng mở nhanh, van bi tiện hơn. Nếu tuyến chính ít thao tác và thường mở hoàn toàn, van cửa có thể phù hợp.

Van từng tầng nên bố trí thế nào?

Mỗi tầng ký túc xá nên có một van khóa riêng tại đầu nhánh cấp nước vào tầng đó. Vị trí thường nằm trong hộp kỹ thuật, gần trục ống đứng hoặc khu vực dễ kiểm tra.

Ví dụ:

Khi tầng 3 cần sửa khu vệ sinh, chỉ cần khóa van tầng 3. Các tầng còn lại vẫn có thể sử dụng nước bình thường.

Có nên lắp van riêng cho từng dãy phòng không?

Nên lắp nếu mỗi tầng có nhiều dãy phòng hoặc hành lang dài. Van theo từng dãy giúp chia nhỏ phạm vi khóa nước, tránh ảnh hưởng quá nhiều phòng khi sửa chữa.

Ví dụ, một tầng có 2 dãy phòng trái và phải thì nên có:

• Van tầng.
• Van dãy phòng bên trái.
• Van dãy phòng bên phải.
• Van riêng cho khu vệ sinh chung.
• Van riêng cho khu giặt nếu có.

Cách chia này đặc biệt hữu ích với ký túc xá đông người, vì sự cố nước thường cần xử lý nhanh và không nên làm gián đoạn toàn bộ tầng.

Có cần van khóa riêng từng phòng không?

Nếu ký túc xá có vệ sinh khép kín trong từng phòng, nên có van khóa riêng cho từng phòng. Van này nên đặt trước nhánh cấp vào phòng hoặc trong hộp kỹ thuật gần đồng hồ nước phòng nếu có.

Van riêng từng phòng giúp:

• Khóa nước khi phòng bị rò.
• Sửa lavabo, bồn cầu, vòi sen mà không ảnh hưởng phòng khác.
• Dễ quản lý nếu có đồng hồ nước riêng.
• Giảm tranh cãi khi cần bảo trì.
• Tiện cho đội kỹ thuật xử lý sự cố.

Nếu ký túc xá dùng khu vệ sinh chung, có thể không cần van từng phòng, nhưng vẫn nên có van riêng cho từng cụm vệ sinh.

Khu vệ sinh chung nên bố trí van ra sao?

Khu vệ sinh chung là nơi rất dễ phát sinh rò rỉ, hỏng vòi, hỏng dây cấp hoặc cần thay thiết bị. Vì vậy, không nên chỉ có một van khóa toàn tầng.

Nên bố trí:

• Một van khóa cho toàn khu vệ sinh.
• Một van cho dãy lavabo.
• Một van cho dãy bồn cầu.
• Một van cho dãy vòi sen nếu có.
• Một van cho bình nóng lạnh hoặc thiết bị riêng.
• Van nhỏ cho từng thiết bị quan trọng nếu cần.

Với các nhánh cần đóng mở nhanh, van bi đồng Minh Hòa là lựa chọn phù hợp vì thao tác nhanh và dễ nhận biết trạng thái đóng mở.

Khu giặt trong ký túc xá nên dùng van gì?

Khu giặt thường có nhiều máy giặt hoặc nhiều vòi cấp nước. Nên bố trí van khóa riêng cho khu giặt và van riêng cho từng máy nếu hệ thống có nhiều máy.

Nên có:

• Van tổng khu giặt.
• Van từng dãy máy giặt.
• Van riêng cho từng máy.
• Vòi máy giặt hoặc van bi nhỏ tại điểm cấp.
• Kiểm tra dây cấp và gioăng đầu nối định kỳ.

Nếu chỉ có một máy giặt nhỏ, van DN15 hoặc DN20 thường đủ. Nếu có nhiều máy giặt hoạt động cùng lúc, cần chọn đường ống và van theo lưu lượng thực tế, không nên dùng van quá nhỏ ở đầu tuyến.

Sau máy bơm có cần van 1 chiều không?

Nên có van 1 chiều sau máy bơm nếu hệ thống ký túc xá dùng bơm cấp nước, bơm tăng áp hoặc bơm lên bồn mái. Van 1 chiều giúp hạn chế nước chảy ngược về bơm và giữ hệ thống ổn định hơn.

Ngoài van 1 chiều, nên có van khóa trước và sau máy bơm để dễ tháo bơm khi bảo trì.

Cụm cơ bản có thể bố trí:

Khi lắp van 1 chiều, cần chú ý chiều mũi tên trên thân van. Nếu lắp ngược, nước có thể không đi qua được hoặc bơm hoạt động không ổn định.

Bồn nước ký túc xá nên bố trí van thế nào?

Nếu ký túc xá có bồn nước mái hoặc bồn phụ, nên bố trí van ở cả đầu vào và đầu ra bồn.

Nên có:

• Van phao cơ ở đầu cấp vào bồn để tự ngắt khi đầy.
• Van khóa trước van phao để dễ thay phao.
• Van khóa đầu ra bồn để sửa đường ống phía sau.
• Van 1 chiều nếu hệ thống có nguy cơ nước chảy ngược.
• Đường chống tràn và thoát nước an toàn.

Bồn nước phục vụ nhiều phòng nên cần kiểm tra định kỳ van phao, đầu nối ren và tình trạng tràn nước. Nếu van phao kẹt, nước có thể tràn bồn và gây thấm mái hoặc lãng phí nước.

Chọn kích cỡ van theo đường ống

Kích cỡ van phải khớp với kích cỡ đường ống. Không nên chọn van nhỏ hơn đường ống chính vì ký túc xá có nhiều người dùng nước cùng lúc, nếu thu nhỏ van sẽ dễ gây yếu nước ở cuối tuyến.

Một số kích cỡ tham khảo:

Bảng trên chỉ là tham khảo. Công trình thực tế cần xem số phòng, số người, số thiết bị dùng nước và áp lực nguồn.

Nên dùng dòng van nào cho ký túc xá?

Ký túc xá thường cần số lượng van lớn, vì vậy cần cân đối giữa độ bền, chi phí và vị trí lắp. Không cần mọi vị trí đều dùng dòng cao nhất, nhưng các vị trí quan trọng không nên chọn quá rẻ.

Gợi ý:

• Van tổng, van sau bơm, van đầu tầng: nên ưu tiên dòng tốt hơn.
• Van nhánh phòng, nhánh thiết bị: có thể chọn dòng phổ thông phù hợp.
• Vị trí cần đóng mở nhanh: ưu tiên van bi.
• Tuyến chính ít đóng mở: có thể dùng van cửa.
• Vị trí chống chảy ngược: dùng van 1 chiều.
• Bồn nước: dùng van phao cơ và van khóa riêng.

Nhóm Van MBV là một nhóm sản phẩm có nhiều loại như van bi, van cửa, van phao, van 1 chiều lá lật và van 1 chiều lò xo, phù hợp để tham khảo khi cần đồng bộ nhiều loại van cho công trình dân dụng, khu dân cư hoặc công trình vừa.

Cần dán nhãn và lập sơ đồ van

Ký túc xá có nhiều van, nếu không dán nhãn thì rất dễ khóa nhầm. Khi có sự cố nước vào ban đêm hoặc giờ cao điểm, việc tìm đúng van rất quan trọng.

Nên dán nhãn:

• Van tổng.
• Van tầng 1, tầng 2, tầng 3.
• Van dãy A, dãy B.
• Van khu vệ sinh.
• Van khu giặt.
• Van bồn nước.
• Van sau bơm.
• Van từng phòng nếu có.

Nên có thêm sơ đồ van đơn giản đặt trong phòng kỹ thuật hoặc lưu lại cho người quản lý. Đây là việc nhỏ nhưng giúp bảo trì nhanh hơn rất nhiều.

Lưu ý khi lắp đặt van nối ren

Van Minh Hòa dùng cho hệ thống nước dân dụng thường là dạng nối ren. Khi lắp nhiều van trong ký túc xá, cần thi công đồng đều để tránh rò rỉ hàng loạt.

Cần lưu ý:

• Chọn đúng DN theo đường ống.
• Làm sạch đầu ren trước khi lắp.
• Quấn băng tan vừa đủ.
• Không siết ren quá mạnh.
• Không để đường ống bị lệch tâm.
• Chừa khoảng trống cho tay van thao tác.
• Mở nước từ từ sau khi lắp.
• Kiểm tra rò rỉ từng khu vực.

Với các van đặt trong hộp kỹ thuật, cần chừa cửa thăm đủ rộng để sau này có thể thay van mà không phải đục phá.

Bảo trì hệ thống van trong ký túc xá

Do số lượng người dùng lớn, van trong ký túc xá nên được kiểm tra định kỳ. Các van ít thao tác có thể bị cứng tay, còn các van gần khu vệ sinh, khu giặt có thể bị ẩm và bám cặn.

Nên kiểm tra:

• Van tổng có đóng mở bình thường không.
• Van từng tầng có bị kẹt không.
• Van khu vệ sinh có rò nước không.
• Van sau bơm và van 1 chiều có hoạt động ổn không.
• Van phao bồn nước có tự ngắt đúng không.
• Mối nối ren có thấm nước không.
• Áp lực nước ở cuối tuyến có ổn định không.

Nếu van đóng không kín, rò tại trục, thân van nứt hoặc tay van quá cứng, nên thay mới để tránh sự cố khi cần khóa nước khẩn cấp.

Kết luận

Van Minh Hòa dùng cho hệ thống cấp nước khu ký túc xá nên bố trí theo từng cấp rõ ràng: van tổng, van tầng, van dãy phòng, van từng phòng, van khu vệ sinh, van khu giặt, van sau bơm và van bồn nước. Cách bố trí này giúp dễ quản lý, dễ sửa chữa, không phải khóa nước toàn bộ ký túc xá khi chỉ một khu vực gặp sự cố.

Với công trình ký túc xá cần nhiều loại van khác nhau như van bi, van cửa, van phao và van 1 chiều, có thể tham khảo nhóm Van MBV để chọn các dòng van phù hợp cho từng vị trí trong hệ thống.
