Kiểm tra chiều dòng chảy và tư thế lắp van Minh Hòa
Với van Minh Hòa, kiểm tra chiều dòng chảy là bước cần thiết trước khi lắp, đặc biệt đối với van một chiều và các bộ phận có hướng làm việc. Tuy nhiên, mũi tên đúng chiều chưa đủ để kết luận toàn bộ cách lắp đã đúng. Cần kiểm tra thêm tư thế thân hoặc cơ cấu van, đúng model và không gian thao tác, bảo trì.
Ba thông tin này thường bị gộp làm một. Tách chúng ra sẽ giúp người mua hỏi đúng tài liệu và người thi công đối chiếu rõ hơn trước khi lắp cố định.

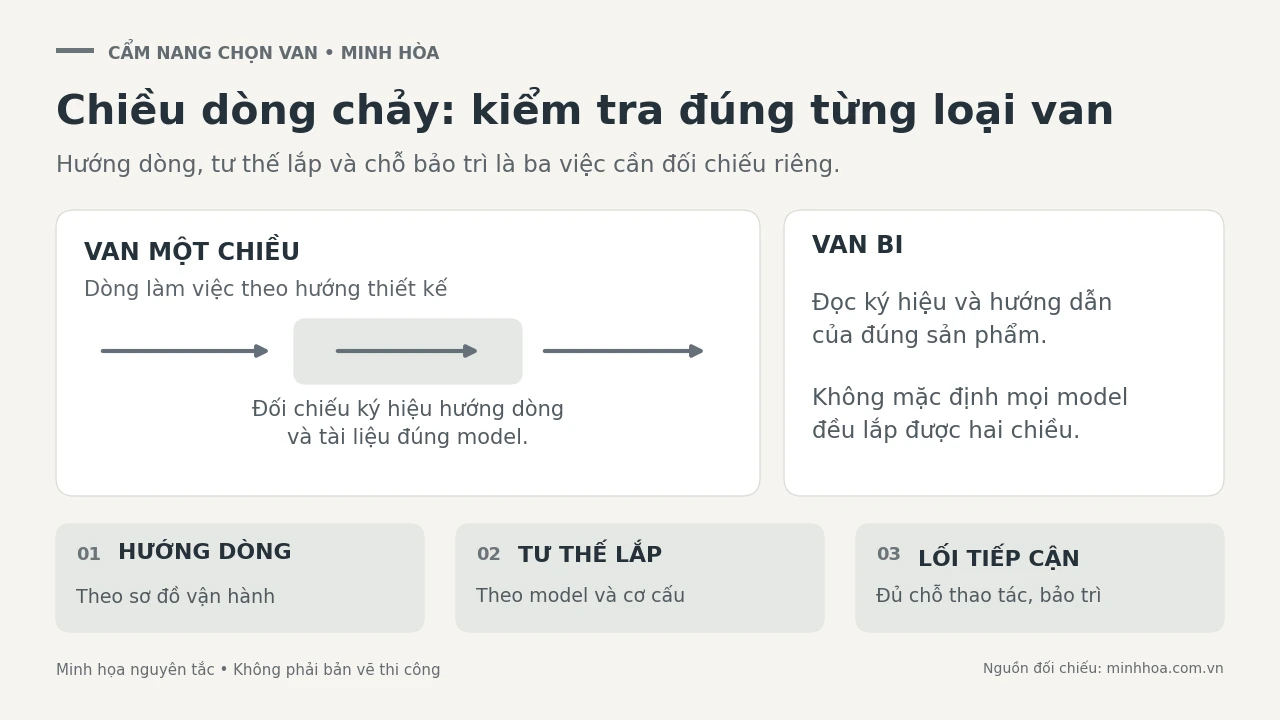

Chiều dòng chảy tư thế lắp và vị trí thao tác khác nhau thế nào
Chiều dòng chảy là hướng nước dự kiến đi qua thiết bị khi hệ thống vận hành. Trên một nhánh cấp, đó có thể là hướng từ nguồn đến nơi dùng. Trong hệ thống có bơm, bồn hoặc nhiều nguồn, cần xét sơ đồ và từng chế độ vận hành thay vì suy từ vị trí cao thấp của ống.
Tư thế lắp mô tả cách đặt thân, trục hoặc cơ cấu bên trong so với phương ngang và phương đứng. Với cơ cấu có bộ phận chuyển động, đây là thông tin cần xác nhận từ hướng dẫn đúng loại van. Mũi tên mô tả hướng dòng không tự trả lời toàn bộ câu hỏi về tư thế.
Vị trí thao tác và bảo trì là khả năng tiếp cận tay van, nắp hoặc các bộ phận cần kiểm tra. Van có thể đúng chiều dòng nhưng vẫn nằm ở nơi khó thao tác. Ngược lại, vị trí thuận tay cũng không cho phép bỏ qua yêu cầu về chiều và tư thế.
Xác định hướng nước từ sơ đồ thực tế
Trước hết, xác định nguồn cấp, máy bơm, bồn chứa và các nhánh liên quan. Trên sơ đồ hoặc ảnh hiện trạng, đánh dấu hướng dòng dự kiến của đoạn cần lắp van. Nếu có nhiều chế độ cấp nước, ghi rõ chế độ đang xét và khả năng nước từ nhánh khác tác động trở lại.
Sau đó đối chiếu với ký hiệu trên thân và tài liệu sản phẩm. Nếu ký hiệu mờ, không rõ hoặc không khớp tài liệu, hãy xác nhận model và ảnh đúng sản phẩm trước khi lắp. Không dùng hình của van cùng màu hoặc cùng thương hiệu để thay cho nhận diện cơ cấu.
Van một chiều lá lật cần kiểm tra riêng tư thế được phép
Van một chiều lá lật sử dụng lá van chuyển động theo cơ cấu bản lề để thực hiện chức năng chống dòng hồi. Do cách chuyển động khác van một chiều dùng lò xo, yêu cầu lắp đặt không nên được suy từ hướng dẫn của loại kia.
Khi chọn các mẫu van một chiều lá lật đồng, cần yêu cầu tài liệu xác nhận tư thế được phép của đúng model và cỡ. Nếu dự kiến lắp trên ống đứng, câu hỏi phải nêu rõ cả hướng dòng dự kiến đi lên hay đi xuống; chỉ hỏi “lắp đứng được không” có thể chưa đủ thông tin.
Tư thế ngang hoặc đứng cần được xác nhận theo đúng model, cỡ và hướng dòng dự kiến; không áp dụng một kết luận chung cho mọi mẫu MIHA. Khi hỏi hàng, hãy nêu rõ cách bố trí dự kiến để được đối chiếu với hướng dẫn phù hợp.
Các nhóm van khác cần kiểm tra gì
Với rọ bơm, cần xác nhận cách bố trí tại đầu hút phù hợp với hướng dẫn của bơm và rọ. Người lựa chọn phải xét nguồn nước, chức năng giữ mồi và khả năng bảo trì, không chỉ mũi tên. Có thể xem rọ bơm đồng cho đầu hút khi đã xác định nhu cầu này.
Với Y lọc, cần đối chiếu hướng dòng và vị trí khoang lọc theo tài liệu đúng model. Với van phao, cần kiểm tra đường nước vào và không gian làm việc của cơ cấu phao theo hướng dẫn. Không chuyển các yêu cầu của hai nhóm này sang van một chiều.
Với van bi hoặc van cửa, cũng nên đọc ký hiệu và hướng dẫn của sản phẩm. Không nên viết một quy tắc rằng mọi van trong hai nhóm này đều lắp theo bất kỳ chiều hoặc tư thế nào. Bên cạnh yêu cầu model, hãy kiểm tra không gian vận hành tay và khả năng tiếp cận khi cần khóa nước.
Phiếu kiểm tra trước khi lắp
- Tên dòng, model, cỡ và phiên bản tài liệu đang dùng.
- Ảnh thân van, ký hiệu hướng dòng và cơ cấu được nhận diện đúng.
- Hướng nước dự kiến trên sơ đồ ở chế độ vận hành liên quan.
- Tư thế được tài liệu hoặc nhà sản xuất cho phép.
- Cỡ, kiểu kết nối và điều kiện vận hành phù hợp.
- Không gian thao tác, tháo kiểm tra và bảo trì.
- Quy trình kiểm tra sau lắp của đơn vị thi công và hướng dẫn thiết bị.
Nếu một mục chưa xác định, hãy khoanh đúng mục đó để hỏi. Chẳng hạn: “Van một chiều lá lật model này, cỡ này, dự kiến đặt trên ống đứng với dòng đi lên; nhờ xác nhận tư thế được phép.” Câu hỏi có đủ bối cảnh sẽ dễ được trả lời chính xác hơn yêu cầu chung “van này lắp thế nào”.
Kiểm tra sau lắp theo quy trình của hệ thống
Sau lắp, người thi công cần kiểm tra theo quy trình phù hợp với thiết bị và công trình, gồm đối chiếu lại hướng, tư thế, mối nối và khả năng làm việc ở chế độ dự kiến. Không tự đặt áp thử hoặc thời gian thử từ thông số tối đa ghi trên một trang sản phẩm.
Nếu xuất hiện nước không đến đúng nhánh, tiếng va đập, rung hoặc hoạt động bất thường, cần dừng để kiểm tra nguyên nhân theo hướng dẫn. Một hiện tượng chưa đủ kết luận van lắp ngược; cần xem cả van, nguồn cấp, máy bơm và đường ống liên quan.
Với cụm bơm, bài phân biệt nhiệm vụ của rọ bơm, van một chiều và van bi giúp xác định đúng chức năng trước khi chọn model. Khi hỏi hàng, hãy gửi ảnh ký hiệu, model và sơ đồ hướng dòng để đối chiếu tư thế lắp trước khi đặt mua.
