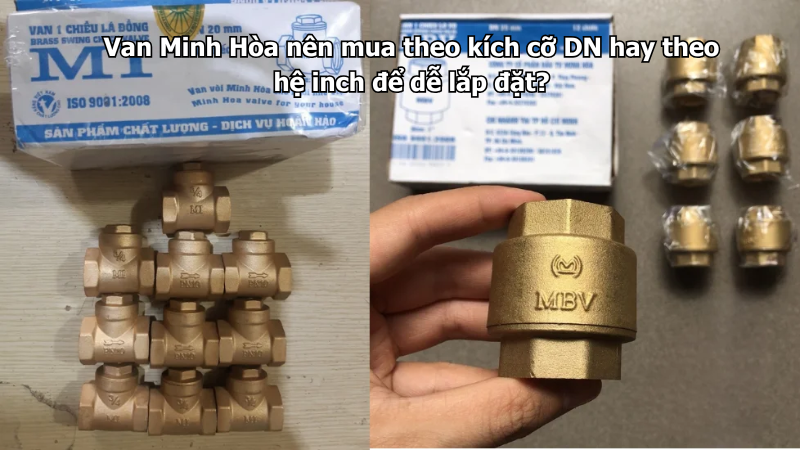

Mua van Minh Hòa theo DN hay inch và cách kiểm tra ren hai đầu
Khi đặt van Minh Hòa, nên ghi đúng cỡ theo tài liệu sản phẩm và kèm cách gọi DN hoặc inch nếu đã đối chiếu được. Quan trọng hơn, cần xác định kiểu ren của từng đầu, chuẩn kết nối và kích thước lắp. Một yêu cầu chỉ ghi “van phi 21” hoặc “van DN15” có thể chưa đủ để chọn đúng sản phẩm thay thế.
Cách làm thuận tiện là lấy thông tin trên van cũ, nhãn hoặc bản vẽ làm điểm xuất phát. Sau đó đối chiếu với đúng dòng van mới, thay vì dùng một bảng quy đổi chung để quyết định tất cả các mối nối.
DN và inch giúp gọi cỡ nhưng chưa mô tả đủ kết nối
DN là ký hiệu cỡ danh nghĩa của chi tiết đường ống. Con số đi cùng DN dùng để nhận diện cỡ; không nên coi đó là số đo trực tiếp của mọi đường kính trên van. Hệ inch cũng có thể được dùng để gọi cỡ đầu nối danh nghĩa. Vì vậy, không lấy phép đổi đơn vị inch sang milimét để suy ngay đường kính cần đo trên ren.
Khi catalogue của đúng model ghi đồng thời DN và inch, hãy dùng chính dòng đối chiếu đó. Chẳng hạn, trang 18 trong catalogue đang được hãng liên kết ở mục Tài liệu có bảng cho dòng van bi đồng MIHA tay bướm: DN15 đi cùng 1/2 inch, DN20 đi cùng 3/4 inch. Đây là ví dụ đọc cỡ từ đúng bảng sản phẩm, chưa phải xác nhận rằng bất kỳ hai đầu ren cùng cách gọi đó đều ghép được với nhau.
Nếu tài liệu bạn có chỉ ghi một cách gọi, giữ nguyên thông tin đã biết và đề nghị xác nhận cách gọi còn lại. Cách này tránh việc áp dụng bảng của một dòng van cho sản phẩm có kết nối khác.
Với cách gọi “phi”, cần hỏi thêm đó là đường kính ngoài của loại ống nào, số đo thực tế hay tên gọi quen dùng tại cửa hàng. Hãy gửi kèm nhãn ống hoặc ảnh đầu chuyển đang nối với van. Một tên gọi thông dụng không thay thế được thông tin về ren.
Ghi riêng đầu A và đầu B
Ren trong nằm ở phía trong lỗ nối; ren ngoài nằm trên mặt ngoài đầu nối. Khi ghi yêu cầu, quy ước đầu A là đầu nối với phía nguồn và đầu B là đầu nối với phía thiết bị, hoặc đánh dấu A và B trực tiếp trên ảnh. Đây là cách mô tả để tránh nhầm khi trao đổi, không phải chỉ dẫn chiều lắp của van.
Với mỗi đầu, cần có:
– Kiểu đầu nối là ren trong hay ren ngoài.
– Cỡ và ký hiệu còn đọc được trên chi tiết hoặc tài liệu.
– Chuẩn ren đã được xác nhận, nếu có.
– Đầu nối đối diện mà van sẽ ghép vào.
– Cách làm kín theo thiết kế kết nối.
Minh Hòa có dòng van bi ren trong ren ngoài tay gạt MIHA. Ví dụ này cho thấy tên “van bi tay gạt” chưa đủ để mô tả đầu nối. Khi chọn dòng có một đầu trong và một đầu ngoài, cần đối chiếu cả hai phía với đường ống thực tế; không mặc định chỉ cần mua cùng DN là thay được.
Cùng cỡ chưa có nghĩa ghép ren tương thích
Nhận diện ren còn liên quan đến dạng ren, bước ren và tiêu chuẩn. Các hệ ren khác nhau có thể gần giống khi nhìn hoặc đo sơ bộ. Việc xoáy vào được vài vòng không phải phép xác nhận một mối nối tương thích và làm kín đúng.
Do đó, khi catalogue nêu danh sách tiêu chuẩn, vẫn cần làm rõ tiêu chuẩn nào áp dụng cho đầu đang ghép và kiểu làm kín tương ứng. Không tự coi BSP và NPT là hai tên gọi thay thế cho nhau. Cũng không dùng băng làm kín hoặc lực siết lớn để bù cho kết nối chưa xác định đúng.
Người mua không nhất thiết phải tự đo đầy đủ biên dạng ren. Có thể gửi ký hiệu, bản vẽ hoặc mẫu cho đơn vị cung cấp và người thi công đối chiếu. Nếu chỉ còn ảnh, cần nói rõ đó là thông tin để nhận diện ban đầu, chưa phải xác nhận cuối cùng.
Khi thay van cũ cần kiểm tra thêm gì
Ngoài cỡ và ren, hãy kiểm tra chiều dài lắp, không gian để xoay thân khi lắp và khoảng trống của tay van khi vận hành. Hai van cùng kiểu ren vẫn có thể khác chiều dài thân hoặc kích thước tay.
Không nên chọn van mới chỉ bằng cách so hình chụp với van cũ. Một ảnh có thể giúp nhận ra dòng sản phẩm nhưng không thể hiện chắc chắn tất cả kích thước, phiên bản hoặc điều kiện làm việc. Nếu van cũ có dấu hiệu hỏng, việc chọn lại cũng cần xét nguyên nhân sử dụng, không chỉ tìm sản phẩm giống hệt bên ngoài.
Phần chọn tay gạt hoặc tay bướm theo vị trí lắp giúp kiểm tra khoảng trống thao tác trước khi chốt model.
Mẫu thông tin để yêu cầu báo giá
Bạn có thể điền và gửi nội dung sau:
Tôi cần van Minh Hòa loại …, dòng hoặc model …, dùng để …
Cỡ ghi trên van hoặc tài liệu: …
Đầu A nối với …; ren trong hoặc ngoài …; cỡ và chuẩn ren đã biết …
Đầu B nối với …; ren trong hoặc ngoài …; cỡ và chuẩn ren đã biết …
Môi chất và điều kiện vận hành đã biết: …
Chiều dài lắp và khoảng trống tay van: …
Số lượng cần: …
Ảnh kèm theo: vị trí lắp, ký hiệu van, hai đầu nối và nhãn hoặc bản vẽ.
Thông tin còn cần xác nhận: …
Nếu chưa biết một mục, ghi “chưa xác định” thay vì đoán. Với nhu cầu van khóa, có thể bắt đầu từ nhóm van bi đồng rồi gửi thông tin trên để đối chiếu dòng phù hợp.
